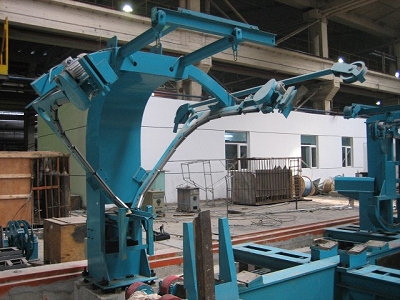

半自动径向打捆机

1）设备组成

半自动轴向打捆机由护圈压紧装置、活动导路及压紧装置、升降装置、转卷装置、半自动打捆机头、放带盘．送带装置、机架组成。

2）技术参数

护圈压紧运动   速度：100mm/s    行程：３７0mm

活动导路及压紧 速度：100mm/s    行程：６７0mm

钢卷升降速度 速度：80mm/s

钢卷旋转驱动辊转速 1~18.1 r.p.m

打捆时间　　１２０S/卷（４道），２４０Ｓ/卷（６道）

适用范围

各类成品钢卷，特别适用于卷径大于750mm的冷轧钢卷或硅钢卷的成品包装。

钢卷运输方式

根据用户需要，可选用链式输卷方式或步进梁输卷方式等。

链式输卷方式：投资省、能耗低、维护成本低。

步进梁输卷方式：可靠性高，故障率低。

机组主要设备组成

步进梁、钢卷对中机、电子称、包纸机、钢卷提升机、塑料（钢）护皮开卷机、塑料（钢）护皮选送装置、剪切机、涂胶机、塑料（钢）护皮包装装置、自动（半自动）周向打捆机、手动打捆机、自动（半自动）径向打捆机、钢卷升降机、卸卷车、运输储卷链、液压系统、气动系统、电器控制系统。

工艺及设备特点

1、自动周向、径向的点焊打捆机，节省了包装成本，减轻了劳动强度，提高了打捆质量；

2、引入了包纸机，可根据钢卷直径，选用及裁剪合适长度的包装纸，降低了包装成本；

3、引入了步进梁，提高了设备运行的安全可靠性；

4、自动径向打捆机机头对称布局，机头及导路转动，实现了圆周方向均匀打4、6根捆带的作业,具有较高的灵活性，提高打捆作业的成功率；

5、外包皮包装采用全自动方式，有效地减轻了体力劳动强度。

可选用半自动捆带机，投资省、运行成本低。
